J41N液化氣截止閥

您的位置：閥門 - 截止閥 - J41N液化氣截止閥更新時間：2025-03-28 10:03:45

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

導讀：J41N液化氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃?xì)廨斔凸苈贰?..

產品描述
在線詢價
技術咨詢

J41N液化氣截止閥

J41N液化氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃?xì)廨斔凸苈贰?/FONT>

產品名稱：	液化氣截止閥	產品型號：	J41N
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+570ºC	驅動方式：	手輪、傘齒輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	天然氣、液化氣、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J41N液化氣截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃?xì)廨斔凸苈贰?

主要零件

閥體	閥桿、閥瓣	密封面	填料
碳鋼	不銹鋼	不銹鋼	聚四氟乙烯
		尼龍

性能規范

公稱壓力PN	JIS10K	JIS20K		MPa
公稱壓力PN	1.6	2.5	4.0
殼體試驗壓力PN	2.4	3.75	6.0
高壓密封試驗壓力	1.76	2.75	4.4
適用介質	液化氣、天然氣等
適用溫度	-40∽+80℃
法蘭連接標準	JB/T 79-94

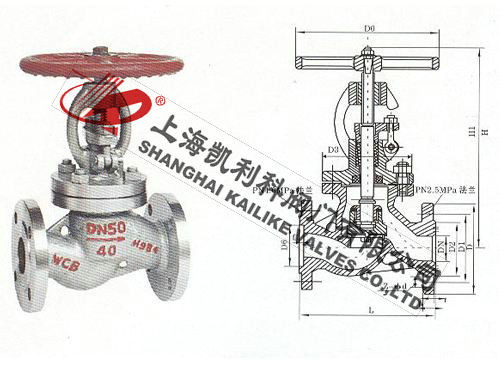

外形結構圖

主要外形尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
	15	130	207	95	65	45	16	2	4-14	120
	20	150	217	105	75	55	16	2	4-14	140
	25	160	219	115	85	65	16	2	4-14	160
	32	190	280	135	100	78	18	2	4-18	180
2.5MPa	40	200	330	145	110	85	18	3	4-18	200
4.0MPa	50	230	350	160	125	100	20	3	4-18	240
10K	65	290	400	180	145	120	22	3	8-18	280
20K	80	310	430	195	160	135	22	3	8-18	320
	100	350	465	230	190	160	24	3	8-23	360
	125	400	502	270	220	188	28	3	8-25	400
	150	480	560	300	250	218	30	3	8-25	440
	200	600	580	360	310	278	34	4	12-25	480

聲明：【J41N液化氣截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41N液化氣截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
