Q41F燃氣球閥

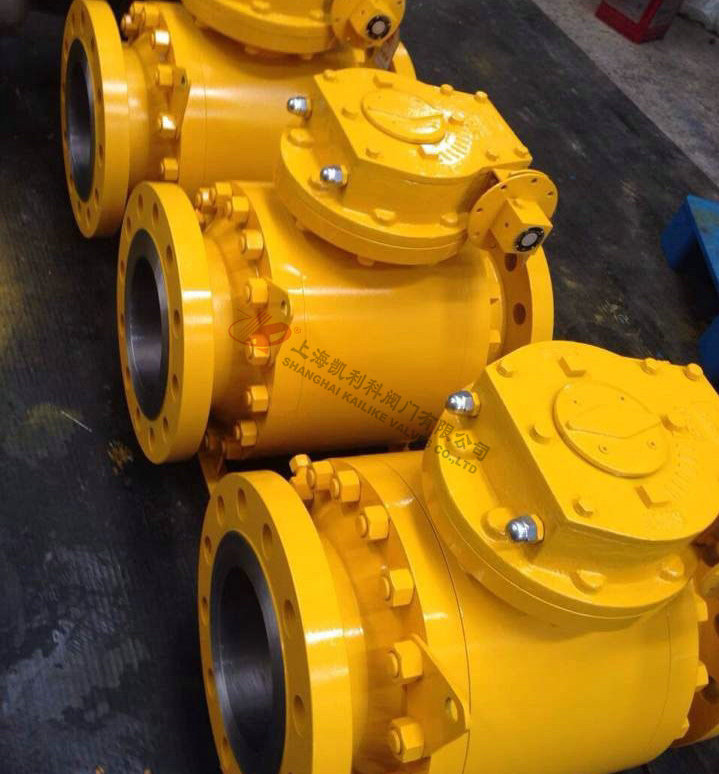

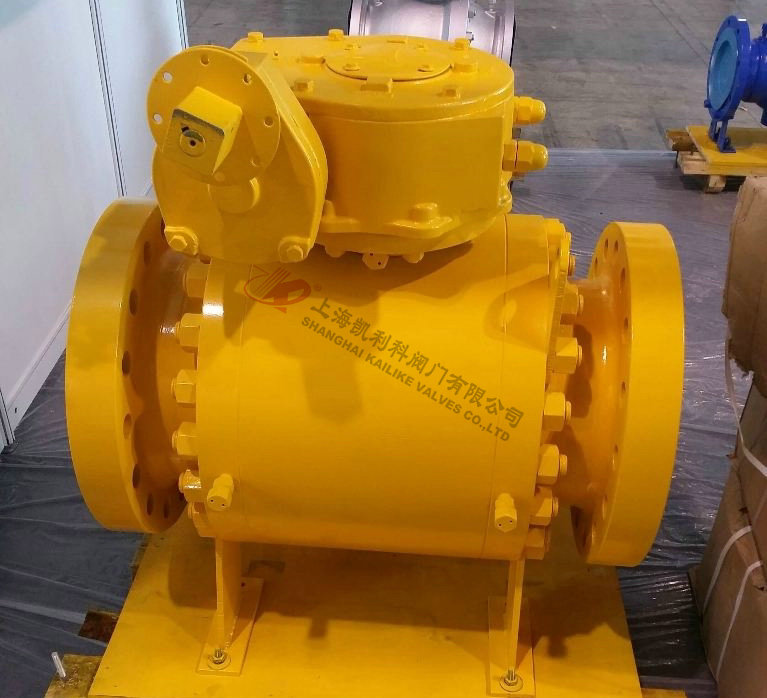

Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。
|
產品名稱： |
燃氣球閥 |
產品型號： |
Q41F |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
≤80ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鋼、WCB、碳鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI、ISO |
|
適用介質： |
食品、水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。
主要設計參數
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。
主要性能參數
|
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
|
1.6 |
2.4 |
1.76 |
液化氣、天然氣等 |
-40~+80℃ |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
主要零件材料
|
閥體、閥蓋 |
閥桿、球體 |
密封面 |
填料 |
|
WCB/不銹鋼 |
不銹鋼 |
不銹鋼和聚四氟乙烯 |
聚四氟乙烯 |
外形結構圖
主要外形尺寸
公稱通徑、
DN(mm) |
主要連接尺寸和外形尺寸（mm） |
重量
(kg) |
|
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
|
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
|
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
|
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
|
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
|
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
|
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
|
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
|
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
|
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
|
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
|
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
聲明：【Q41F燃氣球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F燃氣球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
