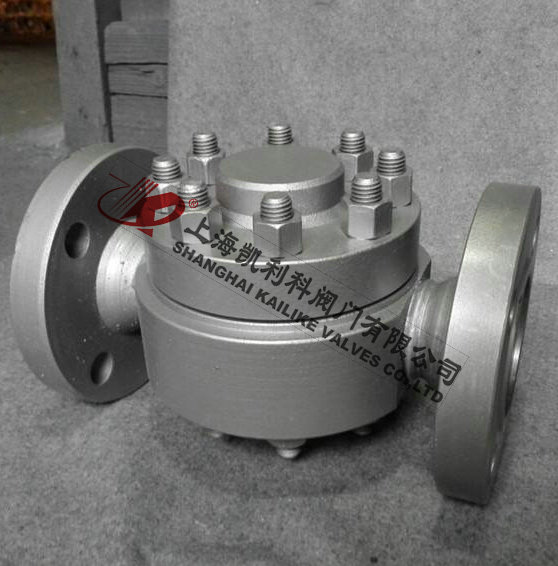

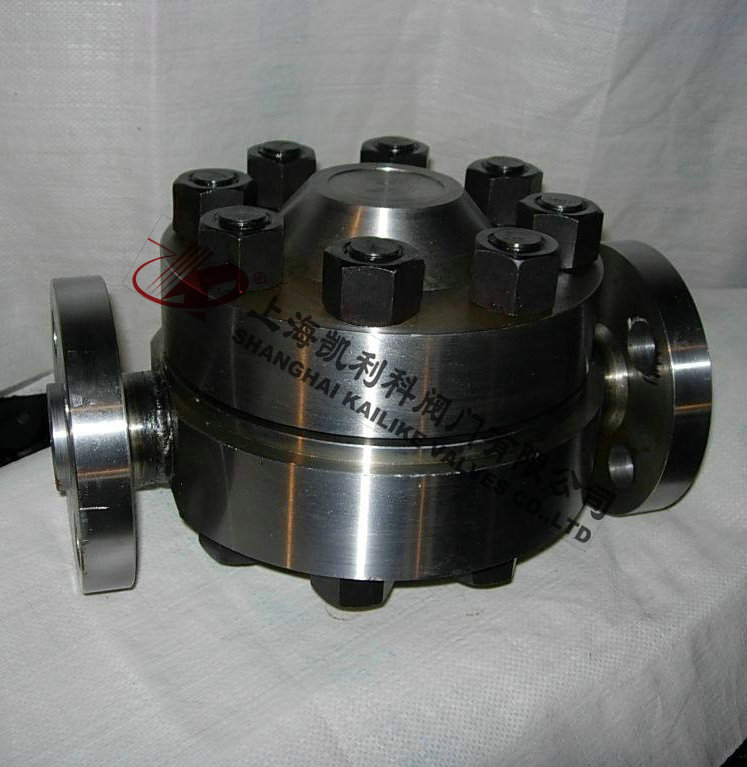

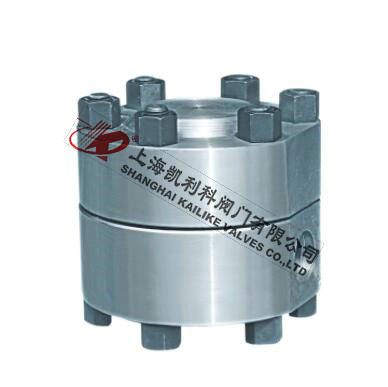

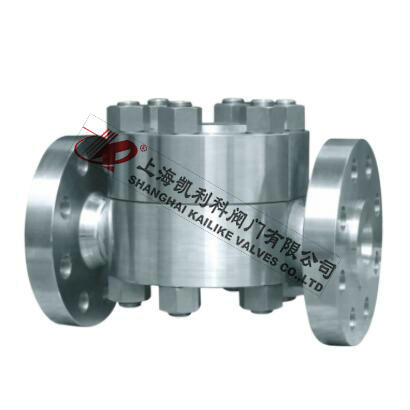

HRW3、FRK3高溫高壓圓盤式疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。
| 產品名稱： | 高溫高壓圓盤式疏水閥 | 產品型號： | HRW3、FRK3 |
| 公稱通徑： | DN15～DN50 | 結構形式： | 圓盤式 |
| 公稱壓力： | 10.0MPa～16.0MPa | 連接方式： | 法蘭、內螺紋、承插焊 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鉻鉬鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |

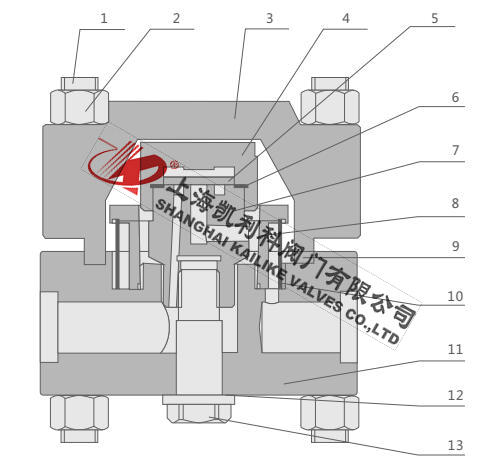

| 序號 | 名稱 | 材料 |
| 1 | 螺柱 | B16 |
| 2 | 螺母 | 20CrMo |
| 3 | 閥蓋 | F22 |
| 4 | 閥座蓋 | F22 |
| 5 | 閥片 | F22 |
| 6 | 墊圈 | 石墨 |
| 7 | 閥座 | F22 |
| 8 | 閥套 | F22 |
| 9 | 石墨墊圈 | 304+石墨 |
| 10 | 濾網 | 304 |
| 11 | 閥體 | F22 |
| 12 | 墊圈 | 石墨 |
| 13 | 閥座頂桿 | F22 |

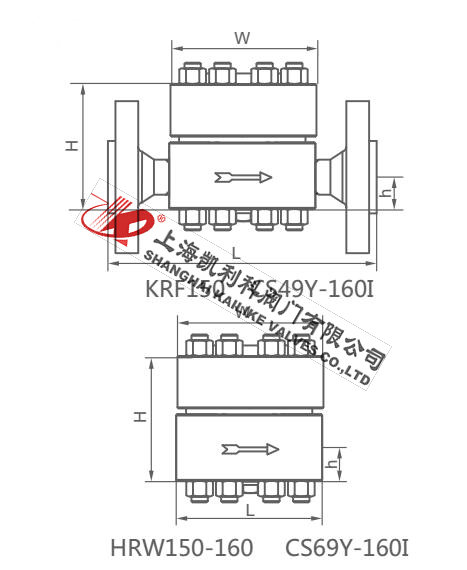

| 型號 | 口徑DN | L | H | h | W |
|
CS49H-100I KRF-600LB KRF3-600LB |
15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 | |
| 25 | 230 | 116 | 27 | 140 | |
| 32 | 320 | 153 | 33 | 180 | |
| 40 | 320 | 153 | 33 | 180 | |
| 50 | 320 | 157 | 37 | 195 |
| 型號 | 口徑DN | L | H | h | W |
|
CS49H-160I KRF-900LB KRF3-900LB |
15 | 230 | 112 | 23 | 135 |
| 20 | 230 | 112 | 23 | 135 | |
| 25 | 230 | 116 | 27 | 140 | |
| 32 | 320 | 153 | 33 | 180 | |
| 40 | 320 | 153 | 33 | 180 | |
| 50 | 350 | 160 | 40 | 220 |
| 型號 | 口徑DN | L | H | h | W |
|
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB |
15 | 125 | 112 | 23 | 135 |
| 20 | 125 | 112 | 23 | 135 | |
| 25 | 130 | 116 | 27 | 140 | |
| 32 | 168 | 153 | 33 | 180 | |
| 40 | 168 | 153 | 33 | 180 | |
| 50 | 185 | 160 | 40 | 200 |
| 型號 | 口徑DN | L | H | h | W |
|
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB |
15 | 125 | 112 | 23 | 135 |
| 20 | 125 | 112 | 23 | 135 | |
| 25 | 145 | 119 | 30 | 155 | |
| 32 | 185 | 157 | 37 | 195 | |
| 40 | 185 | 157 | 37 | 195 | |
| 50 | 205 | 163 | 43 | 220 |
聲明：【HRW3,FRK3高溫高壓圓盤式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HRW3,FRK3高溫高壓圓盤式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
