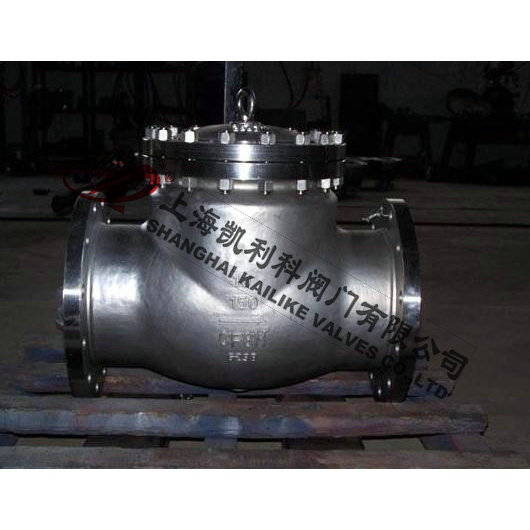

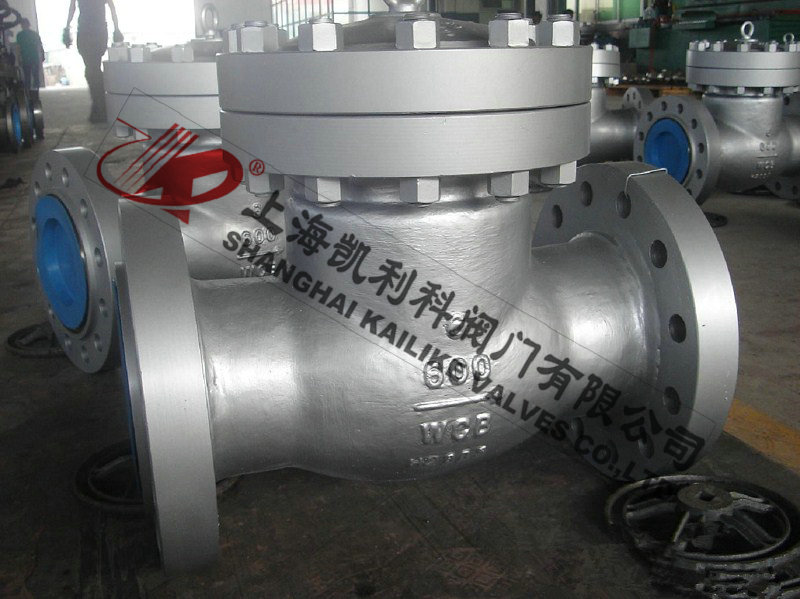

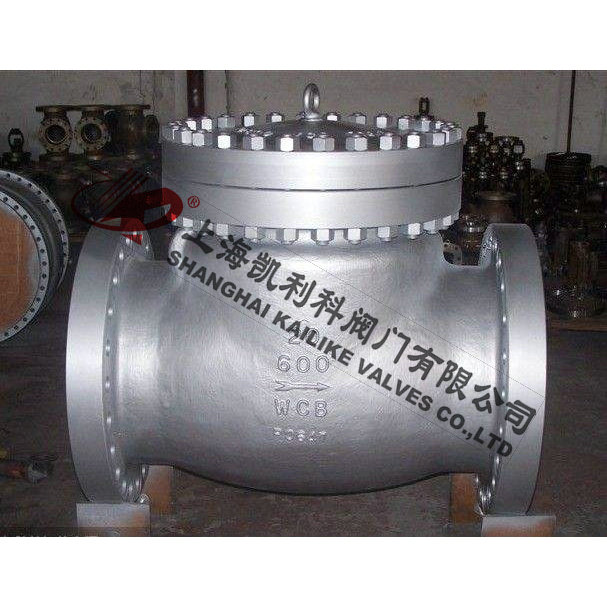

DH44Y低溫旋啟式止回閥
DH44Y低溫旋啟式止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。
|
產品名稱： |
低溫旋啟式止回閥 |
產品型號： |
DH44Y |
|
公稱通徑： |
DN50～DN300 |
結構形式： |
旋啟式 |
|
公稱壓力： |
1.6MPa～10.0MPa 150LB-600LB |
連接方式： |
法蘭 |
|
適用溫度： |
-40ºC ～ -196ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
LCB低溫鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
乙烯、液氧、液氫、液氮、液氨、液態丙烷 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
DH44Y低溫旋啟式止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。
產品特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
產品標準
|
項目 |
設計及制造 |
結構長度 |
法蘭標準 |
檢驗和試驗 |
|
標準 |
API 600 |
ANSI B16.10 |
ANSI B16.5 |
API 598 |
零件材料
|
零件名稱 |
閥體、閥蓋、閥瓣、搖桿 |
銷軸、螺母 |
雙頭螺母 |
密封面 |
填料 |
|
材料 |
A352-LCB、A352-LC3、A351-CF8 |
A182-F304 |
Cr-Mo鋼 |
鈷基合基 |
聚四氟乙烯 |
性能規范
|
型號 |
公稱壓力PN(Lb) |
常溫試驗壓力 |
低溫密封試驗壓力(MPa) |
工作溫度及適用介質 |
|
殼體 |
密封 |
|
DH44Y-150（Lb） |
150 |
3.0 |
0.6 |
0.6 |
-46℃
氨、液氮、丙烷 |
-101℃
乙烯、二氧化碳 |
-196℃
甲烷、液化天然氣 |
|
DH44Y-300（Lb） |
300 |
7.5 |
0.6 |
0.6 |
|
DH44Y-600（Lb） |
600 |
15.0 |
0.6 |
0.6 |
外形結構圖
主要外形尺寸
|
公稱通徑 |
尺寸 |
|
mm |
in |
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
H |
|
DH44Y-150Lb |
|
50 |
2 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
180 |
|
80 |
3 |
241 |
192 |
152.5 |
127 |
19 |
1.6 |
4-19 |
190 |
|
100 |
4 |
297 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
203 |
|
125 |
5 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
229 |
|
150 |
6 |
356 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
257 |
|
200 |
8 |
495 |
342 |
298.5 |
270 |
29 |
1.6 |
8-22 |
292 |
|
250 |
10 |
622 |
406 |
362 |
324 |
31 |
1.6 |
12-25 |
355 |
|
300 |
12 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
396 |
|
DH44Y-300Lb |
|
50 |
2 |
267 |
165 |
127 |
92 |
23 |
1.6 |
8-19 |
178 |
|
80 |
3 |
318 |
210 |
168.5 |
127 |
29 |
1.6 |
8-22 |
216 |
|
100 |
4 |
356 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
241 |
|
125 |
5 |
400 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
267 |
|
150 |
6 |
444 |
318 |
270 |
216 |
37 |
1.6 |
12-22 |
305 |
|
200 |
8 |
533 |
381 |
330 |
270 |
42 |
1.6 |
12-25 |
368 |
|
250 |
10 |
622 |
445 |
387 |
324 |
48 |
1.6 |
16-29 |
394 |
|
300 |
12 |
711 |
521 |
451 |
381 |
51 |
1.6 |
16-32 |
445 |
|
DH44Y-600Lb |
|
50 |
2 |
295 |
165 |
127 |
92 |
33 |
6.4 |
8-19 |
203 |
|
80 |
3 |
359 |
210 |
168 |
127 |
36 |
6.4 |
8-22 |
235 |
|
100 |
4 |
435 |
273 |
216 |
157 |
45 |
6.4 |
8-25 |
286 |
|
125 |
5 |
511 |
330 |
266.5 |
186 |
52 |
6.4 |
8-29 |
292 |
|
150 |
6 |
562 |
356 |
292 |
216 |
55 |
6.4 |
12-29 |
330 |
|
200 |
8 |
664 |
419 |
349 |
270 |
63 |
6.4 |
12-32 |
381 |
|
250 |
10 |
791 |
510 |
432 |
324 |
71 |
6.4 |
16-35 |
457 |
|
300 |
12 |
842 |
559 |
489 |
381 |
74 |
6.4 |
20-35 |
584 |
