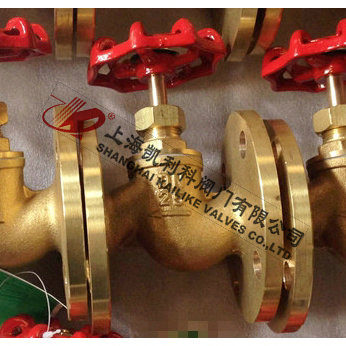

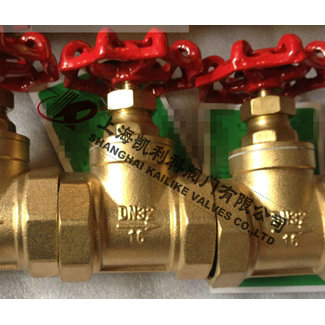

J15W,J45W全銅截止閥
J15W/J45W全銅截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。全銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。
|
產品名稱： |
全銅截止閥 |
產品型號： |
J15W/Z45W |
|
公稱通徑： |
DN15～DN150 |
結構形式： |
截止式 |
|
公稱壓力： |
1.0Mpa～1.6Mpa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手輪 |
|
閥體材質： |
黃銅 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J15W/J45W全銅截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。
產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
主要零件材料
|
零件 名稱 |
閥體、閥蓋、閥瓣 |
密封圈 |
閥桿 |
填料 |
墊片 |
|
材料 |
黃銅 |
黃銅 |
銅/不銹鋼 |
石墨 |
聚四氟乙烯 |
主要性能規范
|
公稱壓力 (MPa) |
試驗壓力PS(MPa) |
工作壓力Ps |
工作溫度℃ |
適用介質 |
|
殼體 |
密封 |
|
1.6 |
2.4 |
1.76 |
1.6 |
≤200 |
油類 |
|
硝酸類腐蝕性介質 |
外形結構圖
主要外形尺寸
|
DN |
SIZE |
L |
B |
H |
D |
|
8 |
1/4 |
40 |
10.5 |
61 |
45 |
|
10 |
3/8 |
40 |
10.5 |
61 |
45 |
|
15 |
1/2 |
46 |
17 |
72.5 |
60 |
|
20 |
3/4 |
54 |
17 |
72.5 |
60 |
|
25 |
1 |
67 |
22 |
86 |
72 |
|
32 |
11/4 |
77 |
27 |
97 |
80 |
|
40 |
11/2 |
83 |
34 |
116.5 |
100 |
|
50 |
2 |
104 |
43 |
132.5 |
110 |
|
65 |
21/2 |
170.5 |
65 |
197 |
178 |
|
80 |
3 |
245 |
80 |
277 |
200 |
|
100 |
4 |
270.5 |
100 |
316 |
240 |
外形結構圖
主要外形尺寸
公稱通徑
DN |
管螺紋 G |
尺寸 |
重量Kg |
|
L |
L1 |
S |
H |
H1 |
Do |
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
55 |
0.9 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
55 |
1.1 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
1.8 |
|
32 |
1 1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
2.5 |
|
40 |
1 1/2 |
170 |
22 |
65 |
167 |
182 |
100 |
3.7 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
5.5 |
|
65 |
2 1/2 |
260 |
26 |
95 |
200 |
223 |
146 |
9.3 |
外形結構圖
主要外形尺寸
|
公稱壓力 PN(Mpa) |
公稱通徑 DN |
尺 寸 |
重量Kg |
|
L |
D |
D1 |
D2 |
D6 |
b |
Do |
H |
H1 |
Z-фd |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
75 |
110 |
119 |
4-ф14 |
2 |
|
20 |
150 |
110 |
75 |
55 |
- |
14 |
75 |
110 |
120 |
4-ф14 |
3 |
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
75 |
116 |
126 |
4-ф14 |
4 |
|
32 |
180 |
135 |
100 |
78 |
- |
15 |
120 |
143 |
160 |
4-ф18 |
6.1 |
|
40 |
200 |
145 |
110 |
85 |
- |
16 |
120 |
147 |
168 |
4-ф18 |
8.2 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
160 |
172 |
194 |
4-ф18 |
11 |
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
- |
- |
- |
4-ф18 |
28 |
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
- |
- |
- |
8-ф18 |
34 |
|
100 |
350 |
210 |
180 |
155 |
- |
20 |
- |
- |
- |
8-ф18 |
43 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
- |
- |
- |
8-ф18 |
70 |
|
150 |
480 |
280 |
240 |
210 |
-- |
24 |
- |
- |
- |
12-ф23 |
95 |
