產品名稱：	襯氟放料球閥	產品型號：	FQ41F46
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	≤450ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、導熱油、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

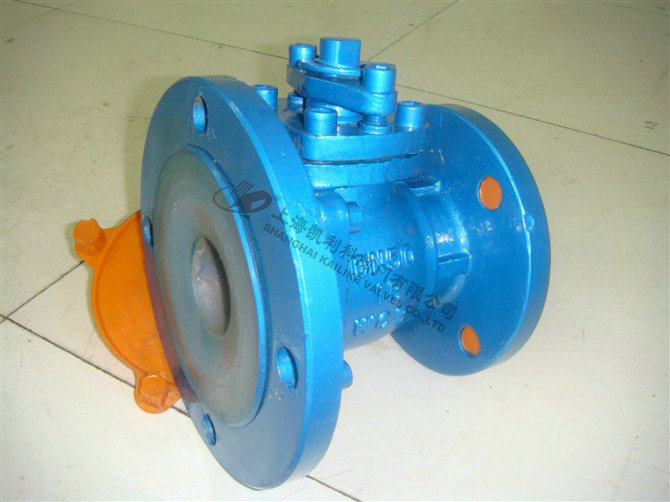

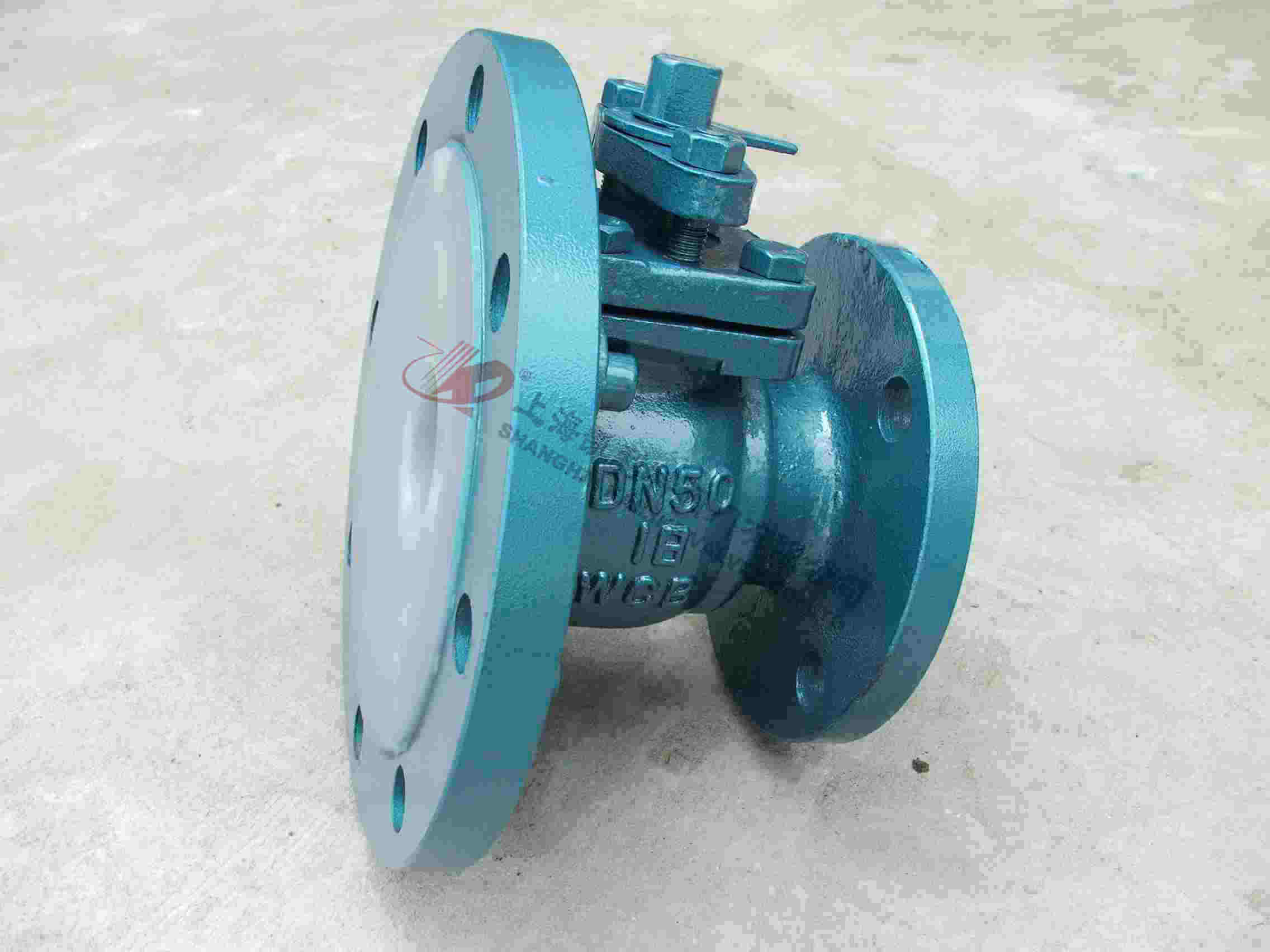

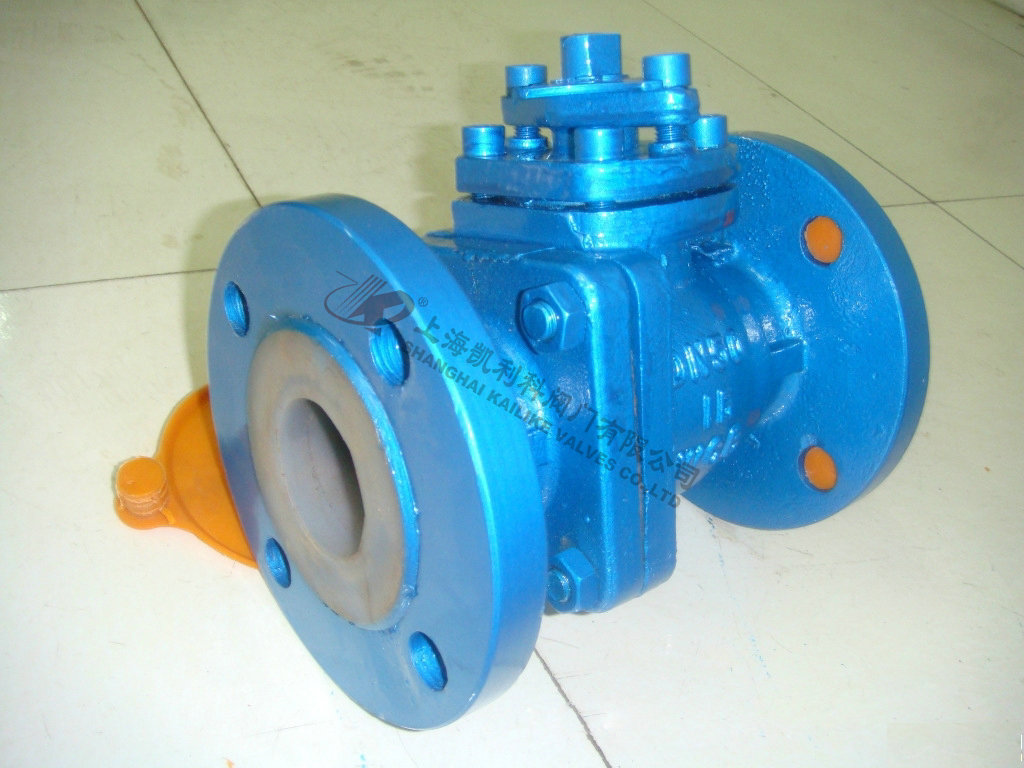

FQ41F46襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。

產品特點

采用軟密封密封及襯氟工藝，密封性能可靠
2、體積小、重量輕、結構簡單、流阻小、安裝維修方便

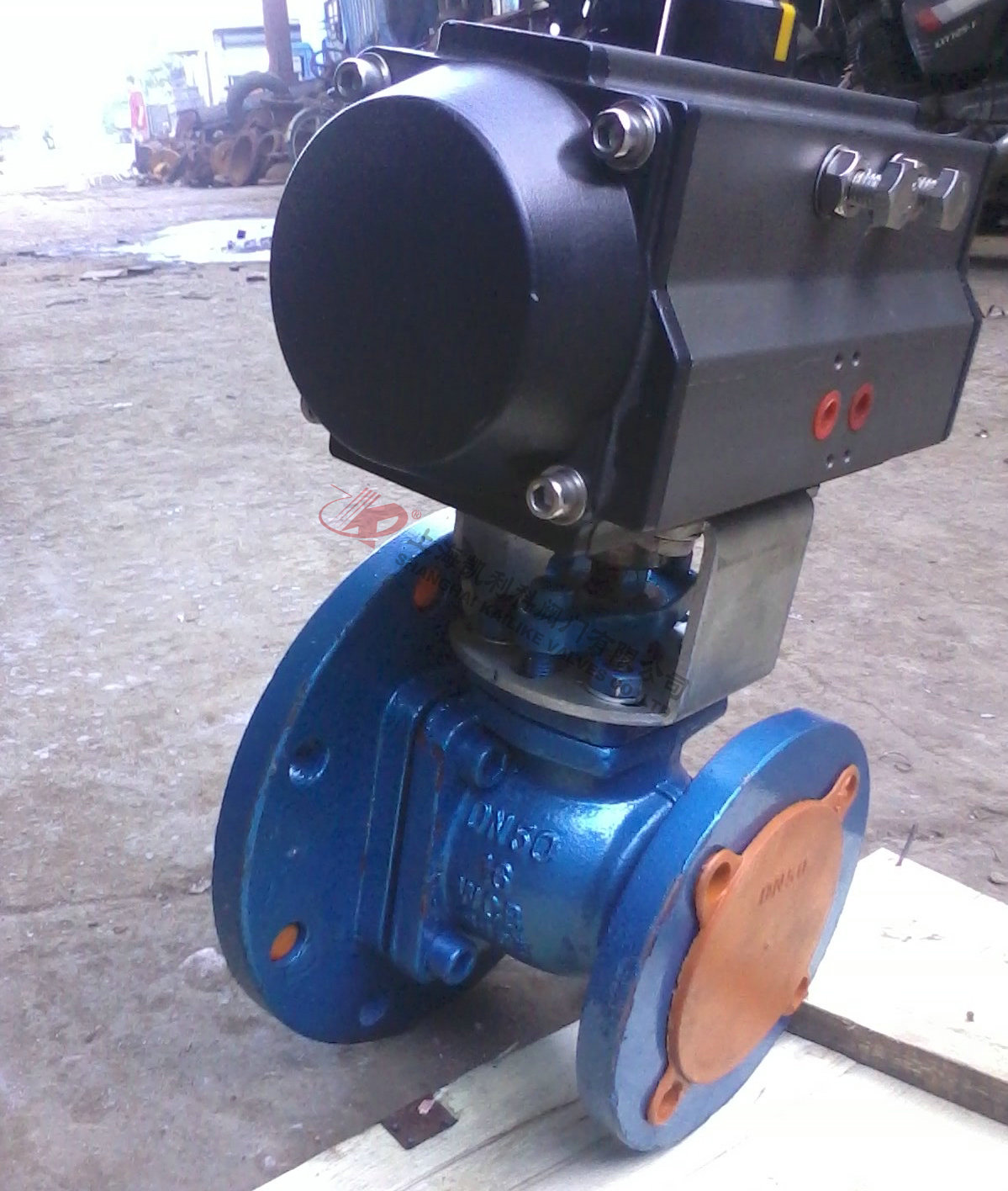

3、FQ41F46襯氟放料球閥采用電動控制非常方便，無需要借助人力，直接操作按鈕即可
4、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，氨氣、鹽水等強腐蝕介質。

主要零部件材料

零件名稱	材料名稱
	FQ41F46-Z	FQ41F46-C	FQ41F46-P	FQ41F46-R	FQ41F46-PL	FQ41F46-RL
閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體/閥桿	WCB	WCB	CF8	CF8M	CF3	CF3M
內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE(F4)聚四氟乙烯
螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
操作手柄	WCB

外形結構圖

主要外形連接尺寸

公稱通徑		PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 標	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 標	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44



聲明：【FQ41F46襯氟放料球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FQ41F46襯氟放料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
