呼吸閥(Breathing Valve）用于儲罐氣壓平衡，減少介質揮發的安全節能產品，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；確保罐內的壓力不再繼續下降或上升，讓罐內與罐外的氣壓平衡，是保護儲罐的安全裝置。
呼吸閥工作原理（圖）
 |
1、當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；

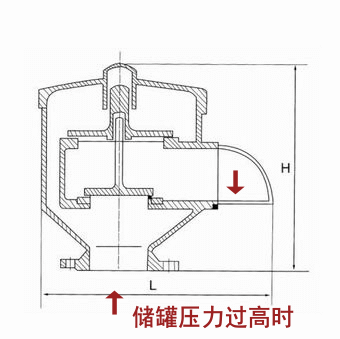

2、當儲罐內壓力過高時（作業人員往儲罐輸送汽油時，罐內開始增壓）達到設定的壓力時，呼吸閥開始工作，呼吸閥正壓閥盤被打開，將儲罐內產生的氣壓開始往外排出，當罐體內的壓力低于設定壓力時，呼吸閥密封板關閉，保持關閉狀態，防止罐內介質揮發。
3、當儲罐內產生負壓時（作業人員往儲罐外輸送汽油時，罐內開始產生負壓）達到設定的負壓時，呼吸閥開始工作，呼吸閥負壓閥盤被打開，空氣將吸入儲罐內，當罐體內的壓力恢復正常設定壓力時，呼吸閥密封板關閉，保持關閉狀態，防止罐內介質揮發。
|
呼吸閥結構原理
呼吸閥是指既保證貯罐空間在一定壓力范圍內與大氣隔絕、又能在超過或低于此壓力范圍時與大氣相通（呼吸）的一種閥門。其作用是防止貯罐因超壓或真空導致破壞，同時可減少貯液的蒸發損失。主要由閥座、閥罩、保護罩及由真空和壓力控制的兩組啟閉裝置組成。啟閉裝置包括閥瓣、導桿、彈簧、彈簧座及密封環等。當罐內壓力達到額定呼出正壓時，壓力閥瓣開啟，罐內蒸氣排出；當罐內真空度達到額定吸入負壓時，真空閥瓣開啟，空氣進入。
1、呼吸閥主要由閥體，正壓閥盤，負壓閥盤組成。
2、緊定式呼吸閥通常用于低壓直通管道，密封性能完全取決于塞子和塞體之間的吻合度好壞，其密封面的壓緊是依靠擰緊下部的螺母來實現的。一般用于PN≤0.6Mpa。
3、填料式呼吸閥是通過壓緊填料來實現塞子和塞體密封的。由于有填料，因此密封性能較好。通常這種呼吸閥有填料壓蓋，塞子不用伸出閥體，因而減少了一個工作介質的泄漏途徑。這種呼吸閥大量用于PN≤1Mpa的壓力。
4、自封式呼吸閥是通過介質本身的壓力來實現塞子和塞體之間的壓緊密封的。塞子的小頭向上伸出體外，介質通過進口處的小孔進入塞子大頭，將塞子向上壓緊，此種結構一般用于空氣介質。
5、油封式呼吸閥現在呼吸閥的應用范圍不斷擴大，出現了帶有強制潤滑的油封式呼吸閥。由于強制潤滑使塞子和塞體的密封面間形成一層油膜。這樣密封性能更好，開閉省力，防止密封面受到損傷。
